Сравнение материалов пластин поля потока для проточных батарей и преимущества стабильности жестких графитовых пластин поля потока

В настоящее время пластины с проточными каналами, используемые в проточных батареях, в основном включают гибкие графитовые пластины, пропитанные гибкие графитовые пластины и гибкие графитовые пластины, усиленные фторсодержащей смолой. Среди них гибкие графитовые биполярные пластины могут набухать и пузыриться из-за выделения кислорода и водорода на положительных и отрицательных электродах во время использования, что приводит к увеличению общего внутреннего сопротивления, изменению степени сжатия войлочного тела и увеличению сопротивления потоку. Хуже того, из-за разных размеров и расположения пузырьков становится трудно контролировать сжатие, что приводит к ухудшению однородности всей батареи топливных элементов. Пропитанные гибкие графитовые пластины, обычно покрытые акриловой смолой, не устойчивы к длительному воздействию электролита и электрохимической коррозии. Даже если смола на поверхности пластины подверглась коррозии, водород и кислород по-прежнему будут вызывать появление пузырьков на поверхности пластины. В гибкие графитовые пластины, усиленные фторсодержащей смолой, обычно добавляют ПВДФ. Процесс включает в себя смешивание материалов в циклонном сепараторе, затем скатывание их в бумагу и последующее горячее прессование для сшивания ПВДФ. Этот процесс аналогичен процессу изготовления обычных гибких графитовых биполярных пластин. Таким образом, по сравнению с пластинами с проточными каналами, толщина которых часто достигает 1,6 мм, 1,8 мм или даже 2 мм, дистрибьютору сложно добиться равномерного распределения, а горячее прессование увеличивает затраты, делая пластины с проточными каналами, изготовленные этим процессом, слишком дорогими для массового применения. Проточные канальные пластины из твердого графита нашей компании изготавливаются путем смешивания битумного кокса и порошка нефтяного кокса со смолой путем формования с последующей пропиткой в ​​жидкой фазе и графитизацией для получения пластин с проточными каналами из искусственного графита. Эти пластины отливаются в один этап, без добавления других материалов, кроме углерода, и без межслойной графитовой структуры. Таким образом, эти пластины не подвергаются набуханию и пузырению из-за выделения кислорода и водорода на положительных и отрицательных электродах, что обеспечивает высокую стабильность и относительно низкую стоимость. Эти пластины были проверены в высококоррозионных системах с высоким выделением водорода, таких как проточные цинк-бромные батареи и железо-хромовые проточные батареи, продемонстрировав превосходную стабильность. В настоящее время они являются наиболее стабильными пластинами с проточными каналами для проточных батарей.

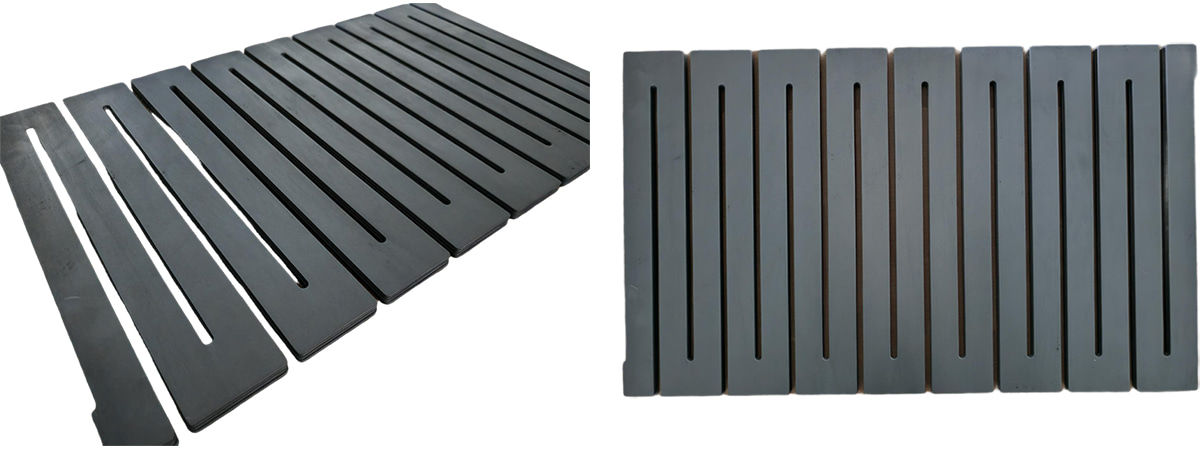

Жесткая направляющая пластина

Специальное примечание: Эта пластина с проточным каналом полностью решает проблему пузырькового образования пузырьков и может стабильно использоваться в железо-хромовых системах, склонных к выделению водорода, и в цинк-бромных системах с сильной коррозионной активностью.
