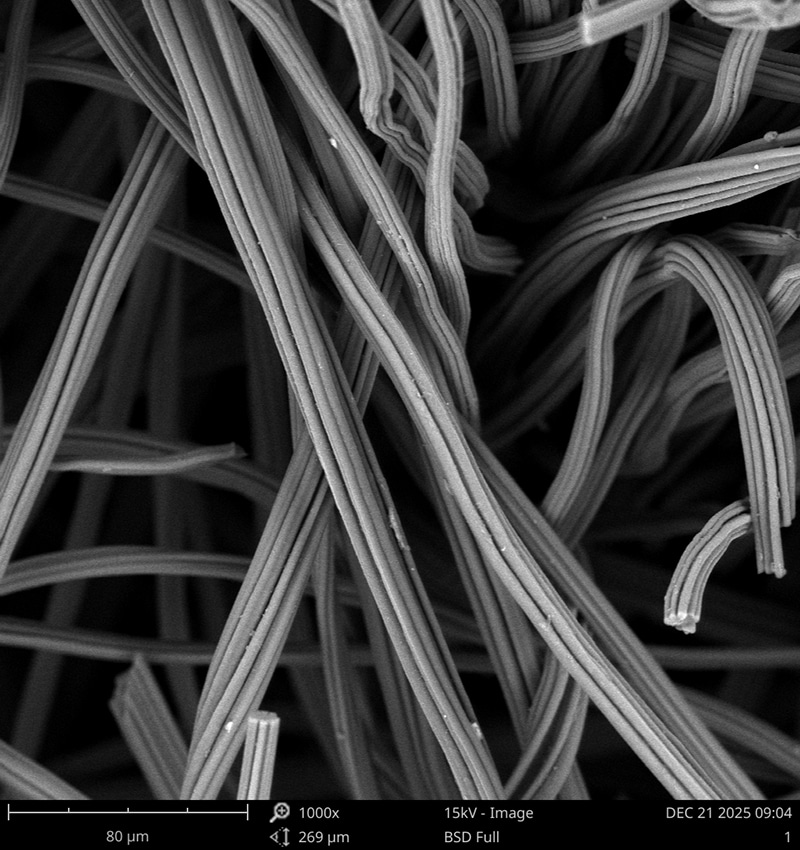

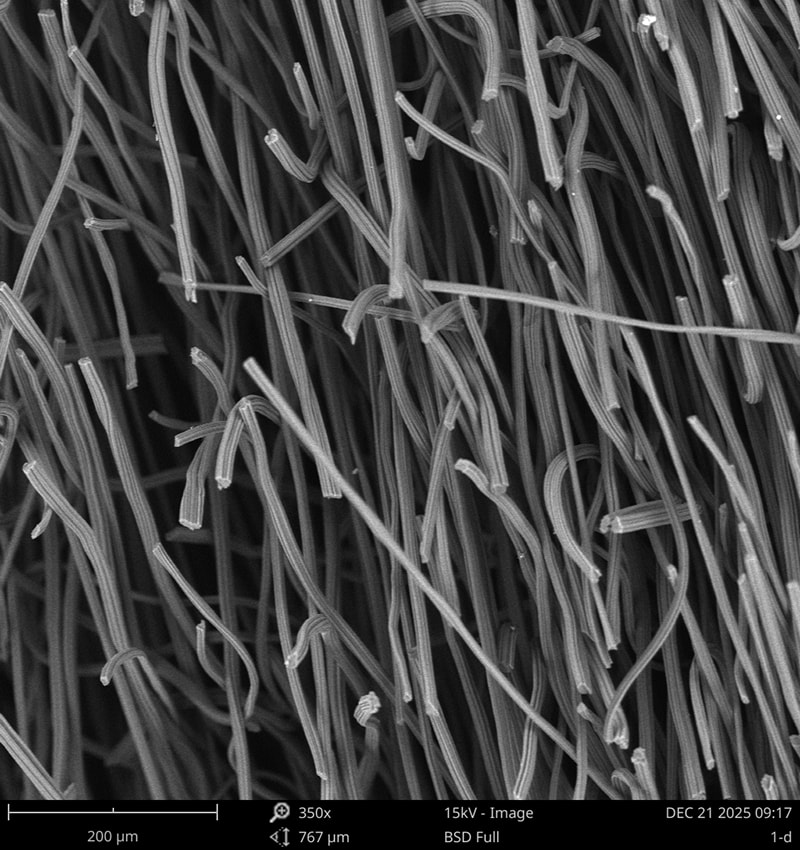

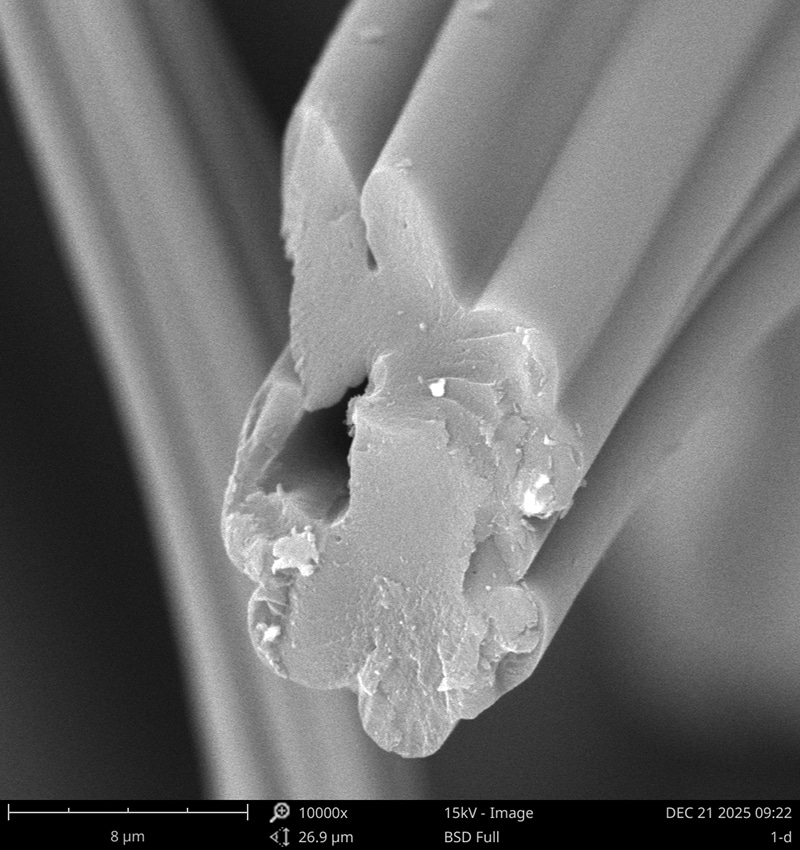

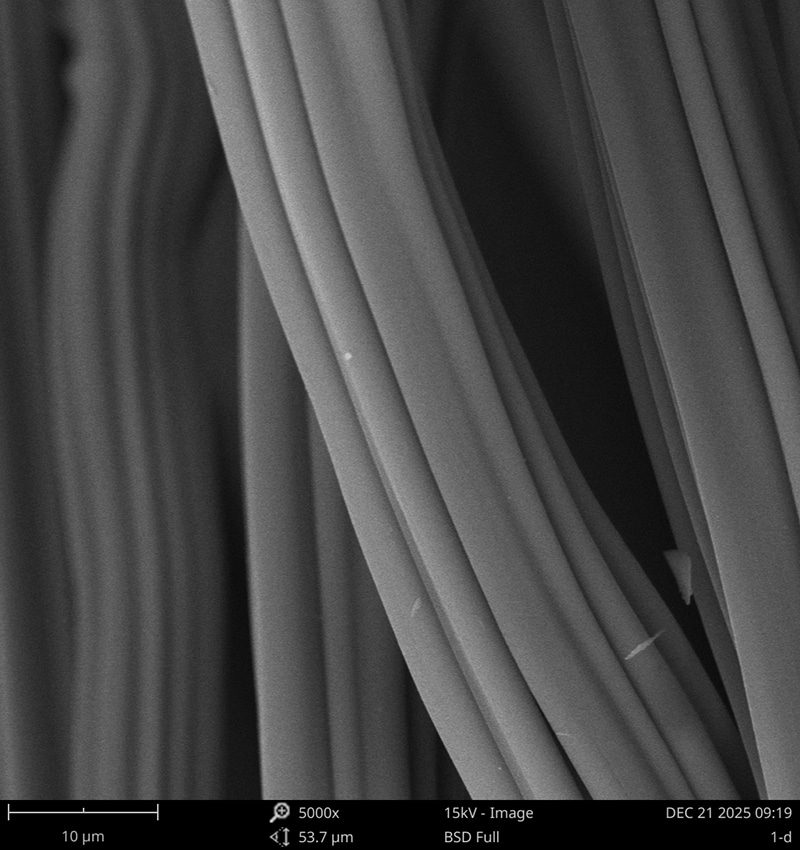

Тепловое поле печи вытягивания кристаллов полупроводников является одним из важных факторов, влияющих на качество вытяжки кристаллов. Наша компания начинает со структуры волокна, подготавливает углеродные волокна с полой структурой и выбирает углеродные волокна определенного диаметра на основе многократных данных испытаний. В то же время мы также загружаем каталитические материалы графитации. При той же температуре графитации степень графитации выше. Кроме того, мы выбираем более равномерный процесс иглопробивания плоской укладки, а однородность и постоянство плотности и толщины войлока выше. Таким образом, графитовый войлок, изготовленный по этому техническому процессу, обладает превосходными теплоизоляционными и теплосберегающими характеристиками, а также превосходной стойкостью к окислению. Стабильность партии высокая. Согласно сравнению данных, текущие показатели теплоизоляции достигли лидирующего международного уровня.
| Имя | Единица | Графитовый мягкий фетр | Примечания | ||
| ВЛГ-5/ВЛГ-10 | ВЛГИ-5/ВЛГИ-10 | ||||
| Толщина | мм | 5/10 | 5/10 | Другие характеристики | |
| Плотность | г/см³ | 0,08-0,11 | 0,07-0,09 | ||
| Ширина | m | 1,3-1,6 | 1,3-1,6 | ||
| Разрывная прочность | МПа | ≥0,3 | ≥0,2 | ||
| Содержание углерода | % | ≥99,80 | ≥99,80 | ||

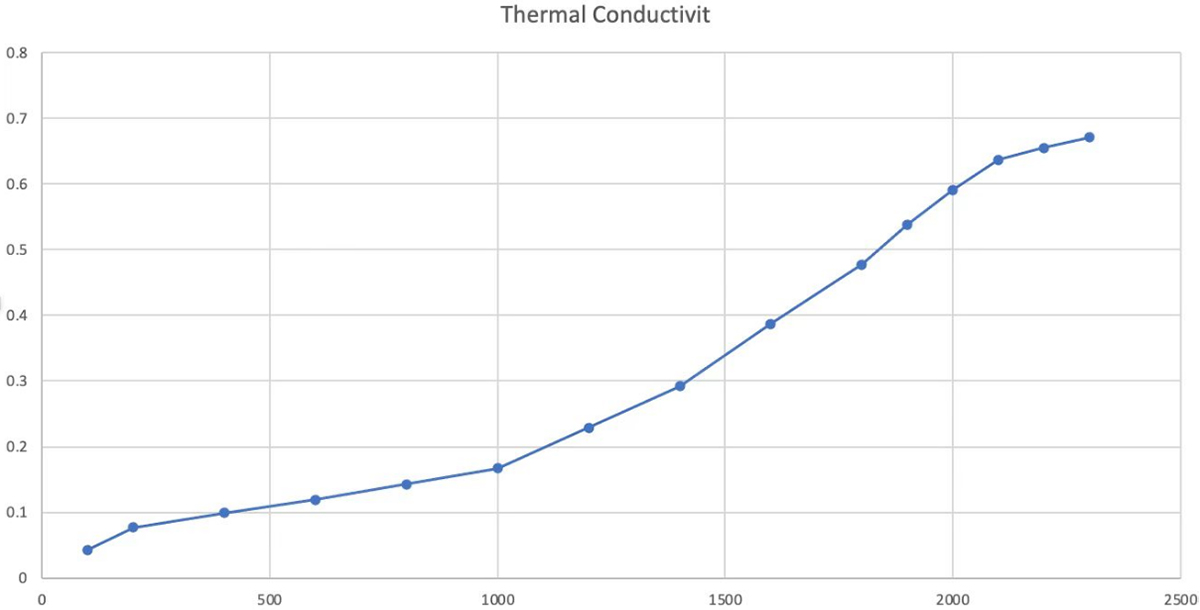

| Теплопроводность | Вт/м·к | 1000℃ | ≤0,17 | ≤0,23 | |
| 1500 ℃ | ≤0,35 | ≤0,38 | |||
| Температура термообработки | ℃ | ≥1800 | ≥1800 | ||
| Скорость потери волокна | % | ≤0,3 | ≤0,3 | ||
| Конкретный | м²/г | 3-7 | 3-7 | ||
| Содержание золы | ppm | ≤300 | ≤300 | ||
| Продукт | Теплопроводность （1000℃） （Вт/м·К） | Плотность （г/см³） | Воздушная аблативность (600℃, 1 час) (%) |
| Мягкий фетр Naco VLG-10 | 0.17 | 0.1 | 6.21 |
| Мягкий фетр Naco VLGY-10 | 0.23 | 0.08 | 9.95 |
| Немецкий мягкий фетр SGL | 0.25 | 0.1 | 10.12 |
| Французский мягкий фетр Melson | 0.25 | 0.08 | 6.32 |
| Американский мягкий фетр Morgan | 0.23 | 0.1 | 10.22 |
Фактические данные, измеренные клиентской стороной
 |  |
 |  |
